以ARM TrustZone為代表的TEE技術一直以來都是學術界的研究熱點，TEE系統近年來在終端設備、車載設備、物聯網設備、服務器等不同平臺也得到了越來越廣泛的應用。上海交通大學IPADS實驗室一直以來致力于產學研一體化，以研究推動產業，以產業促進研究。實驗室利文浩博士在連續發表多篇TEE相關研究論文的同時，于2015年1月創建上海瓶缽信息科技有限公司，在四年內將自主研發的TEE操作系統T6成功實現商用化，并部署在上億臺手機、車載等設備。近日，受ACM SIGMOBILE邀請，以利文浩同學為一作的研究論文“Research on ARM TrustZone”于2018年12月正式發表在《ACM GetMobile》雜志第22卷第3期，并成為該雜志封面推薦文章。
?
為了方便與國內產業人員分享，瓶缽信息科技的同學們將論文翻譯成了中文。有興趣閱讀原文的同學也可直接訪問ACM鏈接：ACM GetMobile （https://dl.acm.org/citation.cfm?id=3308755）或者瓶缽網站：瓶缽論文與研究報告（https://trustkernel.com/downloads/）。
#ARM TrustZone的研究
ARM TrustZone是一種基于硬件的安全隔離功能，它為軟件提供高權限和獨立的執行環境。
硬件隔離通常被認為比純軟件隔離更值得信賴，因此基于芯片隔離的執行環境也被稱為可信執行環境（TEE，Trusted Execution Environment）。 TrustZone技術是在2002年被提出，但直到2013年蘋果發布iPhone 5s才得到廣泛應用。其中，蘋果公司利用TrustZone來保護其Touch ID的數據：就算iOS系統受到損害，用戶的指紋數據仍然處于安全狀態。2017年，谷歌使TEE成為Android設備的強制性要求。如今幾乎所有的手機和平板電腦都部署了TEE。同時ARM將TrustZone集成到ARM64和ARMv8-M中，以支持更廣泛的平臺包括服務器和物聯網設備。
TrustZone 提供的架構特征對研究人員非常具有吸引力。 許多研究人員試圖回答一個問題：“使用TrustZone的正確方式是什么？”，并提出了許多探索不同用法的系統。不同的系統用法要解決許多挑戰：第一，系統應該易于使用。為了解決這問題， 一些研究人員建議將TrustZone整合到現有的系統中，并盡可能減少對用戶的干擾。 第二，添加到安全區的代碼應盡可能少。TEE提供的功能應該是通用的，以保持盡可能小的可信計算基（TCB，Trusted Computing Base）。 第三，該系統應該是可部署的，新設計的安全方案不應該對現有系統軟件或應用進行重大修改。除了以上三點，還有其他一些挑戰，如可擴展性、攻擊面、性能等等，這部分內容本文將在稍后討論。
ARM TrustZone 介紹
硬件和軟件：自從ARMv6架構提出ARM TrustZone [1]后，該架構覆蓋了處理器、內存和外設的ARM片上系統（SoC）的安全擴展。對于處理器部分，TrustZone將其分成兩個執行環境，一個正常的執行環境和一個安全的執行環境（如下圖所示）。 兩個執行環境都有彼此的用戶空間和內核空間，以及緩存、內存和其他資源。
?
正常的執行環境不能訪問安全的執行環境，而后者可以訪問所有的資源。基于這種有限制的權限，正常的執行環境可以運行操作系統（如Android、、Ubuntu、RTOS等），提供一個豐富的執行環境（REE，Rich Execution Environment）。 同時，安全的執行環境使用安全的內核（TEE-kernel）。在監控模式下運行的安全監控器主要用于 兩個執行環境之間的相互切換，通常使用被稱為“安全監控呼叫”（smc）的特殊指令用于執行環境的切換。
內存分區：TrustZone將內存分為兩部分：正常內存和安全內存，它們分布在正常的執行環境和相應的安全執行環境中。同樣，TrustZone確保正常的執行環境不能訪問內存被標記為安全的部分，而安全的執行環境可以訪問整個物理內存。有了這個功能，兩個世界可以通過使用一段共享內存來相互通信。此外，內存分區可以由安全的執行環境動態控制，這使安全執行環境的安全服務能夠動態保護內存的某些部分內容。
外設分區：對于I / O設備和中斷，TrustZone也將它們分成兩個執行環境。 一個I / O設備可以分配給一個特定的執行環境。 TrustZone確保正常的執行環境不能訪問安全環境的I / O設備，而安全的環境可以控制整個系統的設備。對于每個中斷，TrustZone都可以指定由哪一個執行環境來處理它。 當安全中斷到達時，TrustZone會將處理器切換到安全的環境來處理它。 與內存類似，I / O設備和中斷的分區可以由安全領域動態配置。
安全啟動：TEE內核利用安全啟動來強制自己的完整性。 一旦設備啟動，處理器將首先進入安全環境并將TEE圖像加載到內存。然后檢查加載的圖像的簽名，以確保TEE圖像已經由合法機構（通常是設備提供商）正確簽名。如果檢查失敗，硬件將停止并掛起。 該檢查在啟動過程的最初階段完成，無法繞過。 初始化啟動后，后續安全性由TEE軟件執行。
體系架構特點
TrustZone提供了非常有趣的體系結構功能，使其成為系統安全的理想選擇。
首先，TEE與REE是隔離的。用戶不需要信賴Android等這樣的復雜REE操作系統，機密數據可以在TEE中存儲和訪問，即使惡意軟件完全控制了REE，也可以保護機密數據。典型的REE攻擊有iOS上的越獄軟件或Android上的ROOT。
其次，TEE比REE具有更高的執行權限，使其能夠監視和檢查REE的運行狀態，如掃描所有REE內存以進行入侵檢測、完整性保護等。一個挑戰是TEE和REE之間的語義鴻溝，因為TEE只能訪問原始內存數據，而沒有任何數據語義，這個問題與經典的VMI（VM Introspection）類似，解決辦法可以通過TEE和REE之間的軟件協作。
第三，TEE可以控制所有的外圍設備。與其他硬件平臺（如Intel SGX）上的TEE不同，TrustZone是一個全系統功能，可以承載用戶和系統邏輯，并且可以動態控制外圍分區。通過將輸入和輸出設備劃分到安全執行環境，它成為保護從設備到用戶的I / O路徑（可信路徑，Trusted Path）的一種非常好的方式。
TrustZone研究
TrustZone的功能為增強基于ARM平臺系統的安全性提供了新的機遇，包括手機、云服務器、物聯網設備等。目前大部分相關研究都在手機平臺上，而針對服務器和物聯網平臺的研究尚不多。
應用層：數據保護
TrustZone的典型用法是在安全環境中承載一些固定功能，如生物識別認證、一次性密碼，加密功能、安全存儲等，這些功能作為系統的通用安全服務提供。 普通執行環境中的應用程序可以通過API調用這些功能，但不能將自定義邏輯安裝到安全的世界中。
TLR（可信語言運行時）[2] 使開發人員能夠?qū)?yīng)用程序的安全敏感邏輯與其他安全敏感邏輯分開，以便在安全執行環境中將其隔離開來。 它將.NET運行時的邏輯分為兩部分，一部分在正常的執行環境中，另一部分在安全的環境，并為開發人員提供四個用于存儲和訪問機密數據的新原語。 TLR的TCB比開源的.NET運行時Mono小78倍。 該框架也可以應用于Java運行時。
Rubinov和其他研究人員 [3] 進一步提出了一種自動分區關鍵Android應用程序的方法。 具體而言，應用程序分為正常運行的客戶端代碼和TEE命令部分，其中包含處理在安全領域運行的機密數據的部分。 它要求開發人員識別機密數據，并利用靜態分析來提取其訪問數據的所有代碼路徑，通過這些路徑進一步轉換為TEE本地代碼。
劃分應用程序的挑戰是如何在TEE和REE之間定義清晰和安全的邊界。 首先，運行在安全領域的代碼不應該依賴于正常世界中代碼的正確性。 但是，這種依賴關系的分析方法目前可能是只特定于某些應用程序的，并且目前沒有用于分析這種依賴關系的系統方法。 其次，不適當?shù)倪吔缈赡軙黾优缘拦舻臋C(jī)會。 例如考慮維護一個計數器的函數A： 每次調用它都會增加計數器。 假設計數器是保密的，功能A應該在安全的執行環境中進行分區和運行。 然而，攻擊者只需通過從正常的世界中計算函數A的調用時間就可以輕松獲得計數器。 應該指出的是，數據驅動的代碼分區機制可能將更多的內部狀態暴露給正常的世界，從而增加了攻擊面。
TrustShadow[4] 允許未經修改的用戶應用程序在安全領域運行，以將應用程序與不受信任的REE內核隔離。 TEE內核不處理來自受保護應用程序的系統調用。 相反，它會將所有系統調用重定向到REE內核來處理。 TrustShadow不需要考慮應用程序邏輯的分區和現在攻擊將在屬于系統調用層面上。
框架層：UI保護
由于輸入和顯示設備都可以劃分到安全的執行環境，因此可以使用TrustZone來保護用戶輸入和UI顯示的過程，以保護隱私和完整性，這也被稱為TrustUI[5]。 TrustUI具有獨立的UI框架，并允許TA在沒有REE參與的情況下直接與用戶聯接。
VeriUI [6] 提出了一種基于TrustZone的登錄機制來保護密碼輸入和傳輸?shù)倪^程。在登錄過程中，用戶只能與在安全環境運行的瀏覽器進行交互，瀏覽器安全地獲得用戶的輸入并將密碼發送到服務器。登錄后，CA可以從安全環境檢索OAuth令牌并使用該令牌進行進一步處理。該系統專注于保護密碼，以抵御網絡釣魚、惡意軟件甚至惡意REE OS等攻擊。與TrustUI、VeriUI相同地，TruZ-Droidz [7]技術拆分了HTTP和SSL協議，并在安全領域只部署了這兩種協議的一半，以便進一步減少TCB的大小。
相反地，SchrodinText [8] 被設計用于保護文本的輸出過程，并且將保護范圍擴展到更多類型的文本字段，包括消息、驗證碼等。通過將文本的呈現和顯示分離的技術，該系統利用REE OS來顯示一些文本而不能訪問文本數據（只訪問渲染的字符數量），并使用TEE重新排序預渲染的文本字形進行顯示。 因此，不受信任的操作系統將永遠不會有機會訪問到文本數據。
除了保護文本小部件外，研究人員還使用TrustZone保護其他UI小部件，特別是互聯網行業通用的業務場景，如廣告和按鈕。AdAttester[9] 的目標是通過TrustZone提供兩種基本功能：不可偽造的點擊和可驗證的顯示，以此來抵御目前非常嚴重的廣告欺詐問題。它使設備能夠生成安全的廣告展示證明以及廣告點擊信息，并由廣告服務器進一步檢查以確保廣告顯示和用戶操作行為的真實性和完整性。更進一步地， VButton[10]通過將預覽與按鈕小工具組合在一起，擴展了AdAttester的想法，以進一步支持任何用戶按下操作的證明。通過安全預覽的方式讓用戶意識到用戶所操作的內容的語義，TEE負責安全地顯示和點擊預覽并生成證明，并將證明交由服務器最終檢查驗證。通過證明“用戶真正地看到了服務商所展現的內容”和“用戶真的進行做某一項操作（不可抵賴）”，AdAttester和VButton能夠為應用業務帶來更可靠的身份與業務認證。
對于安全UI的一個重要問題是“用戶如何判斷是否正在與安全UI或偽造UI進行交互”。一種簡單而有效的方法是引入由TEE操作系統獨占控制的LED指示燈，該LED指示燈僅在安全UI正在工作時才開啟。另一種僅使用軟件的方法是使用用戶選擇的私密圖片作為指示器，這更容易部署，但圖片的初始化需要特別注意。同時，系統還需要考慮REE OS覆蓋顯示器的情況，這可以通過讓TEE專門控制幀緩沖器來避免。
OS層：內核保護
SPROBES [11] 使用TrustZone來檢查REE內核的代碼完整性。通過修改REE內核，該系統可以通知在安全環境運行的監視器在關鍵路徑上執行安全檢查。 TZ-RKP [12] 通過移除REE內核中所有特權指令、剝奪REE內核特權系統功能（例如操作MMU）的能力，并將這些功能放在安全環境中，迫使REE內核主動調用安全環境提供的服務，由安全環境驗證并最終完成特權操作。
類似地，PrivateZone [13] 利用TrustZone專門控制MMU的方法創建一個運行在普通世界但與REE和TEE均隔離的內存地址空間PrEE，PrEE同時支持在用戶態或內核態下運行應用邏輯。開發人員可以創建自己的獨立執行環境而無需在安全環境中運行特定于應用程序的邏輯，從而使TCB保持較小。
硬件層：外圍設備保護
由于TrustZone可以對外設進行獨占控制，因此一些研究人員利用它來以較小的TCB控制這些硬件設備或應用強制訪問控制[14]。例如，在私人會議或戰場等場景中，確保禁用智能設備的某些外圍麥克風或收音機至關重要，但又不需要關閉整個移動設備。使用TrustZone來打開/關閉外圍設備這一思路提供了更加靈活和安全的方法。有兩種方法可以對此進行控制，一種是通過受保護的UI設置本地用戶的策略；另一種方式是通過遠程服務器分發策略，由遠程服務器通過安全通道直接與安全環境的應用程序連接。
使用TrustZone的另一種方法是將其與GPS等移動平臺上的傳感器結合使用，以保護從硬件傳感器讀取的值?；赥rustZone，Liu等人 [15] 提出了兩種軟件抽象，稱為傳感器證明和傳感器封裝，用于將可信傳感器的數據安全地暴露給移動應用程序和云服務。這種可信傳感器數據認證在眾包等場景下非常有用，在這些場景中，應用程序?qū)鞲衅髯x數上傳到云由云進行進一步地分析。在這里，讀數的完整性非常重要，否則攻擊者可能會向云上傳錯誤甚至惡意數據。
TrustZone也可以用來實現一些硬件功能。例如，fTPM [16] 使用TrustZone實現TPM 2.0接口。 TPM（可信平臺模塊）是PC和筆記本電腦中廣泛部署的芯片，可作為數字版權管理等應用的關鍵推動力。 fTPM使設備能夠通過純軟件來支持TPM，這是向后兼容的，并且比硬件TPM芯片具有更好的性能。
其他平臺：物聯網，無人機，云
除了手機之外，還有許多智能設備類型，例如智能家居助理、IP攝像頭、可穿戴設備等。這些設備通常具有大量傳感器，特別是攝像頭和麥克風，收集著敏感信息，因此需要得到很好的保護。
Ditio [17] 試圖通過使用TrustZone和虛擬化技術來記錄傳感器活動日志來提高物聯網設備的安全性。所有對傳感器寄存器的訪問都可以在不修改REE OS的情況下進行記錄，這些活動日志可以由審核員隨后進行檢查其是否符合給定策略。 Ditio還提供了一個工具來簡化日志分析過程。
PROTC [18]利用Drone平臺上的TrustZone來保護外圍設備。它在安全環境部署監控器，對無人機的某些外設實施安全訪問控制策略，以確保只有經過授權的應用才能訪問某些外圍設備。
ARM服務器在云計算中越來越受歡迎，它也支持虛擬化。目前，TrustZone只能提供一個安全的世界，這意味著一臺服務器上的多個虛擬機必須共享唯一的安全世界。 vTZ [19] 試圖通過虛擬化TrustZone來為每個虛擬機提供一個獨立的安全世界來解決這個問題。 VM可以使用SMC指令在REE和虛擬TEE之間切換，就像非虛擬化環境一樣，并且TrustZone的所有功能都是在虛擬化之后保留的。該實施需要REE管理程序，但不需要信任它。
TrustZone面臨的挑戰
TEE漏洞
基于TrustZone的安全系統依賴于一個重要假設：TEE本身是可信的系統。 這個假設來自一個事實，即更少的代碼具有更少的錯誤。 不幸的是，像大多數軟件一樣，TEE操作系統和應用程序也可能存在漏洞。 早在2013年，就發現某些摩托羅拉手機的引導程序可以解鎖以加載任何系統（CVE-2013-3051）。 CVE-2016-0825揭示了Widevine TA（可信應用程序）的漏洞，該漏洞可能利用TEE內核來獲取和泄漏存儲在TEE安全存儲中的數據。 攻擊者甚至可能使用TEE攻擊REE。 例如Boomerang攻擊 [20] 利用特權TEE應用程序的缺陷破壞REE內核。
如何提高TEE的安全性？業界正在尋找各種方法，包括用更強的隔離、缺陷發現、形式驗證等等方式來隔離、發現甚至消除TEE的缺陷。對于更強的隔離，要解決的一個重要問題是通過驗證REE的請求來最小化TEE的攻擊面。例如，通過強制執行只有CA-X可以與TA-X通信的策略，即使TA-X有一些錯誤，也很難觸發，因為它只接受來自一個合法CA的請求。
TEE安全的另一個考慮因素是更新過程。攻擊者可能會插入惡意邏輯來更新TEE鏡像，因此在應用之前必須檢查鏡像的完整性。降級攻擊是為了將TEE回滾到某個早期版本，該早期版本可能包含某些已知的漏洞以供進一步利用。因此，更新過程也應該確保版本是遞增的。
除了TEE漏洞之外，旁道攻擊和物理攻擊也可能是安全環境的秘密數據的嚴重威脅，如ARMageddon [21] 和冷啟動攻擊（例如Frozen）[22]。目前大多數研究都沒有考慮到這種攻擊。 Sentry [23] 和CaSE [24] 建議使用SoC存儲，例如內部SRAM或L2高速緩存，而不是DRAM來存儲秘密數據（如私人密鑰）以抵御物理攻擊。為了托管比SoC存儲容量更大的數據，這些系統需使用內存加密換出機制將加密數據交換到不可信DRAM的內存中。
生態系統：開放 VS. 安全
目前，TEE的生態系統還沒有開放，這意味著所有的TA（Trusted Application，可信應用）都由供應商控制，并且在出售前預先安裝在設備上。為了使REE應用程序更好地利用TrustZone，應該允許動態安裝TA。一些TEE產品已經提供TA遠程動態管理云服務，例如瓶缽TrustKernel TEE產品，它使應用程序能夠請求空中遠程下載定制的TA并將其部署在TEE中。TA安裝前，設備將驗證下載的TA的簽名。但是由此一來TEE的攻擊面就變得更大，因此它也為TEE帶來了新的安全挑戰。
遠程認證也是TEE的一個重要特征。遠程認證可以遠程證明設備是否部署了有效的TEE。設備制造商將在銷售設備之前在每個TEE設備中嵌入一個私鑰，公鑰通常由供應商管理，基于這種輕量級的PKI體系進行TEE遠程認證。最近，ARM建立了開放信任協議（OTrP）聯盟 [26]，該聯盟正在建立一個基于認證機構的信任體系結構，以進一步簡化可信應用程序的認證過程。
此外，對于每個配備TEE的設備，設備將生成每臺設備唯一的密鑰對和設備ID，并將其安全地保存在設備的安全存儲中。在投放市場之前，設備密鑰對和設備ID在受控環境中（例如在設備工廠的生產線上）存儲在具有RPMB（重放保護存儲器塊）的eMMC分區中。設備的公鑰和設備ID將被上傳到生產線的后端服務器以供將來的設備認證。通常eMMC中的RPMB分區包含數兆字節，提供了具有身份驗證和重放保護的數據安全存儲方式。
研究平臺

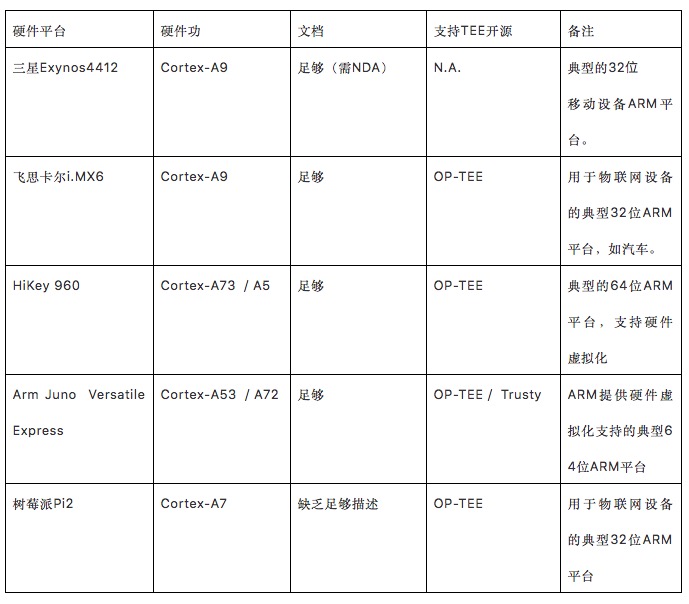

目前，幾乎所有的ARM應用處理器都支持ARMTrustZone，市場上超過10億部手機部署了TEE。 但是，由于缺乏文檔和固件支持，或者由于安全啟動，其中大多數無法用于開放性的研究。研究者如果需要在TrustZone環境中進行相關研究，目前有三種方案。第一種方案是與現有的TEE廠商合作，獲得由TEE廠商所提供的相關訪問接口和文檔，例如通過瓶缽信息科技（TrustKernel）的TEE開發平臺進行申請：TEE開放平臺[25]。第二種方案是與某家設備廠商合作，通過設備廠商獲取相關資源。第三種方案是采用現有開放平臺與硬件進行研究。目前市面上仍然有幾種硬件和軟件平臺可用于研究。 研究人員可以使用的硬件平臺包括三星Exynos 4412、飛思卡爾i.MX6 / i.MX53、HiKey 960、ARM Juno開發板、ARM Versatile Express開發板和Raspberry Pi 2。仍在積極維護的開源TEE包括 Linaro OP-TEE和Google Trusty。雖然TrustZone架構是由ARM提出的，但許多SoC在內存和外設上都提供了定制的保護機制，一般的開源系統都不支持平臺的安全驅動，因為不是為了商用，對于大部分研究而言已經足夠了。三星Exynos 4412、飛思卡爾i.MX6 / i.MX53和Raspberry Pi 2適用于物聯網和低端移動設備， ARM推薦ARM Juno Versatile Express開發板（針對ARMv8軟件原型設計，并采用靈活的硬件擴展）。 HiKey 960和ARM Juno Versatile Express開發板都是TrustZone和硬件虛擬化研究的理想選擇。
?
結論
隨著ARM的生態系統從移動設備向物聯網、車輛和服務器不斷擴展，安全性在越來越多的場景中變得不可或缺。 TrustZone和TEE為保護、監控和隔離不同上層應用程序提供了一項關鍵技術。安全環境運行的代碼不斷增加是一種趨勢。 TEE內的細粒度隔離是非常關鍵。強化TEE設計的正確性以及通過形式化驗證等技術實施也是至關重要的。同時，安全應用的管理和部署也應該更加嚴格。
關于作者
利文浩 上海交通大學博士生、瓶缽信息科技創始人。主要研究領域是系統安全和移動安全。曾獲第七屆“上海市科技創新市長獎”、“微軟學者”（PhD Fellowship）、入選上海市青年科技英才揚帆計劃、上海交通大學學術之星等。
夏虞斌 上海交通大學副教授、瓶缽信息科技創始人兼首席科學家。CCF高級會員、IEEE會員、ACM會員。主要研究對象是操作系統、系統虛擬化與系統結構，研究方向是移動安全和云計算安全，研究成果發表在ISCA、HPCA、EuroSys、USENIX ATC、MobiSys、FAST、CCS、USENIX Security、NDSS等高水平學術會議。目前主要研究基于硬件擴展的可信執行環境（TEE：Trusted Execution Environment），研究成果已應用到數十家企業，包括設備廠商和應用廠商等。
陳海波 上海交通大學教授，CCF杰出會員、ACM/IEEE高級會員，主要研究方向為系統軟件與系統結構。多次擔任SOSP、ISCA、Oakland、EuroSys、Usenix ATC等國際著名學術會議PC members，APSys 2014、2014年全國體系結構學術年會等PC Co-Chairs，以及ACM APSys的Steering Committee Co-Chair，在SOSP、OSDI、EuroSys、Usenix ATC、ISCA、MICRO、HPCA等發表多篇學術論文，獲得EuroSys 2015、APSys 2013與ICPP 2007的最佳論文獎、HPCA 2014的最佳論文提名獎，以及2009年CCF優秀博士學位論文獎、2011年全國優秀博士學位論文獎與CCF青年科學家獎，入選教育部新世紀人才計劃與國家萬人計劃“青年拔尖人才計劃”。
參考
[1] Tiago Alves and Don Felton. 2004. TrustZone: Integrated hardware andsoftware security. ARM white paper 3, 4 (2004), 18–24.
[2] Nuno Santos, Himanshu Raj, Stefan Saroiu, and Alec Wolman. 2014. UsingARM TrustZone to build a trusted language runtime for mobile applications. InASPLOS. ACM, 67–80.
[3] Konstantin Rubinov, Lucia Rosculete, Tulika Mitra, and AbhikRoychoudhury. Automated Partitioning of Android Applications for TrustedExecution Environments. In ICSE. 2016.
[4] Guan, Le, et al. TrustShadow: Secure execution of unmodified applicationswith ARM trustzone. Proceedings of the 15th Annual International Conference onMobile Systems, Applications, and Services. ACM, 2017.
[5] Li, Wenhao, et al. Building trusted path on untrusted device driversfor mobile devices. Proceedings of 5th Asia-Pacific Workshop on Systems. ACM,2014.
[6] D. Liu and L. P. Cox, “Veriui: Attested login for mobile devices,” inProceedings of the 15th Workshop on Mobile Computing Systems and Applications.ACM, 2014.
[7] Kailiang Ying, et at. TruZ-Droid: Integrating TrustZone with MobileOperating System. MobiSys, 2018.
[8] A. Amiri Sani, “Schrodintext: Strong protection of sensitive textualcontent of mobile applications,” in Proceedings of the 15th AnnualInternational Conference on Mobile Systems, Applications, and Services. ACM,2017, pp. 197–210.
[9] W. Li, H. Li, H. Chen, and Y. Xia, “Adattester: Secure onlinemobileadvertisement attestation using trustzone,” in MobiSys, 2015.
[10] Wenhao Li, Shiyu Luo, Zhichuang Sun, Yubin Xia, Long Lu, Haibo Chen,Binyu Zang, Haibing Guan. VButton: Practical Attestation of User-drivenOperations in Mobile Apps. MobiSys, 2018.
[11] Xinyang Ge, Hayawardh Vijayakumar, and Trent Jaeger. Sprobes: Enforcingkernel code integrity on the trustzone architecture. MOST, 2014.
[12] Ahmed M Azab, Peng Ning, Jitesh Shah, Quan Chen, Rohan Bhutkar,Guruprasad Ganesh, Jia Ma, and Wenbo Shen. Hypervision Across Worlds: Real-timeKernel Protection from the ARM TrustZone Secure World. CCS, 2012.
[13] Jang, Jinsoo, et al. PrivateZone: Providing a Private ExecutionEnvironment using ARM TrustZone. IEEE Transactions on Dependable and SecureComputing, 2016.
[14] Brasser, Ferdinand, et al. Regulating arm trustzone devices inrestricted spaces. Proceedings of the 14th Annual International Conference onMobile Systems, Applications, and Services. ACM, 2016.
[15] Liu, He, et al. Software abstractions for trustedsensors. Proceedings of the 10th international conference on Mobilesystems, applications, and services. ACM, 2012.
[16] Raj, Himanshu, et al. fTPM: A Software-Only Implementation of a TPMChip. USENIX Security Symposium. 2016.
[17] S. Mirzamohammadi, J. A. Chen, A. A. Sani, S. Mehrotra, and G. Tsudik,Ditio: Trustworthy auditing of sensor activities in mobile & iot devices.in Proceedings of the 15th ACM Conference on Embedded Network Sensor Systems.ACM, 2017.
[18] Liu, Renju, and Mani Srivastava. PROTC: PROTeCting Drone’s Peripheralsthrough ARM TrustZone. Proceedings of the 3rd Workshop on Micro Aerial VehicleNetworks, Systems, and Applications. ACM, 2017.
[19] Zhichao Hua, Jinyu Gu, Yubin Xia, Haibo Chen, Binyu Zang and HaibingGuan. vTZ: Virtualizing ARM TrustZone. Usenix Security Symposium, 2017.
[20] Aravind Machiry, Eric Gustafson, Chad Spensky, Chris Salls, NickStephens, Ruoyu Wang, Antonio Bianchi, Yung Ryn Choe, Christopher Kruegel, andGiovanni Vigna. BOOMERANG: Exploiting the Semantic Gap in Trusted ExecutionEnvironments. NDSS, 2017.
[21] Lipp, Moritz, et al. ARMageddon: Cache Attacks on Mobile Devices.USENIX Security Symposium, 2016.
[22] Halderman, J. Alex, et al. Lest we remember: cold-boot attacks onencryption keys. Communications of the ACM, 2009.
[23] Colp, Patrick, et al. Protecting data on smartphones and tablets frommemory attacks. ASPLOS, 2015.
[24] Zhang, Ning, et al. Case: Cache-assisted secure execution on armprocessors. Security and Privacy (SP), 2016.
[25] TrustKernel TEE Ready, https://dev.trustkernel.com/ready.
[26] ARM Inc. OTrP, https://www.electronicsweekly.com/news/arm-aims-to-build-trust-in-iot-security-2016-07.
