TEE技術在智能設備已經得到廣泛普及，在同一個設備上支持多個獨立TEE系統的場景和安全性需求也逐步增多，瓶缽團隊設計和實現了在移動智能設備上支持多個不同TEE的安全虛擬化系統TEEv。該研究工作近日發表在操作系統與虛擬化領域的著名會議VEE 2019（The 15th ACM SIGPLAN/SIGOPS International Conference on Virtual Execution Environments）上，并獲得了“最佳論文獎”。
近年來，隨著TEE（Trusted Execution Environment，可信執行環境）在智能設備領域的廣泛普及，TEE逐漸從由設備廠商控制、安全功能相對單一的封閉安全系統過渡到能夠支持多應用、復雜功能的安全開放環境。然而這種趨勢下TEE正在面臨兩大安全挑戰：一是隨著安全應用的不斷增多，TEE的攻擊面也將不斷擴大，導致TEE可能存在潛在的安全問題；二是由于缺乏可信的隔離，TEE提供方、設備廠商與安全應用提供方之間難以達成互信。
針對這些問題，一種可能的思路是通過安全設計，進一步增強TEE的安全性以及TEE與安全應用的隔離性。然而實際在產業中，全球智能設備領域已經有來自不同廠商的超過10款TEE產品在不同領域都有規模不小的應用部署，而且這些產品大部分都是閉源商業化維護的，一對一地進行安全設計與增強的方案實際上的實施可行性不高。
第二種思路是在同一系統中支持多個來自不同廠商、互相隔離的TEE，并且對TEE的高權限進行降權。這種方案不僅能夠達到安全的目的，還能夠更好地支持TEE產業應用不斷豐富的需求。
TEEv就是基于第二種思路進行設計實現的。不同于傳統的虛擬化方案，TEEv在設計上有幾大挑戰，包括：設計挑戰： ARM平臺目前不支持TEE的硬件虛擬化；安全性挑戰： 新系統的可信基必須足夠?。患嫒菪蕴魬?zhàn)：能夠支持實際產業中不同的TEE產品，支持不同安全場景。

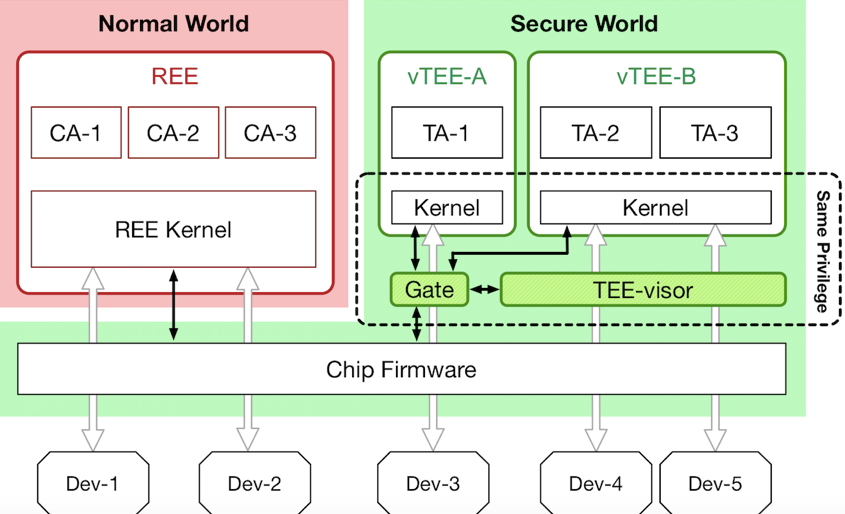

如圖1所示，在系統設計上，TEEv在TEE之下運行一個輕量級的虛擬化層TEE-visor，TEE-visor在ARM的監控模式和內核模式中運行，和TEE基本是在同一權限級。通過剝離原有TEE中的敏感指令至TEE-visor來達到對TEE的降權，同時利用MMU軟件虛擬化技術，由TEE-visor維護和控制最終的所有內存映射關系，以此達到同級隔離、管理的能力。此外，TEE-visor和TEE之間的切換邏輯需要保證原子性、唯一性和完整性，TEEv通過多個關鍵技術保證了即使TEE被攻破的情況下TEE-visor以及REE的隔離性依然無法被破壞。
?

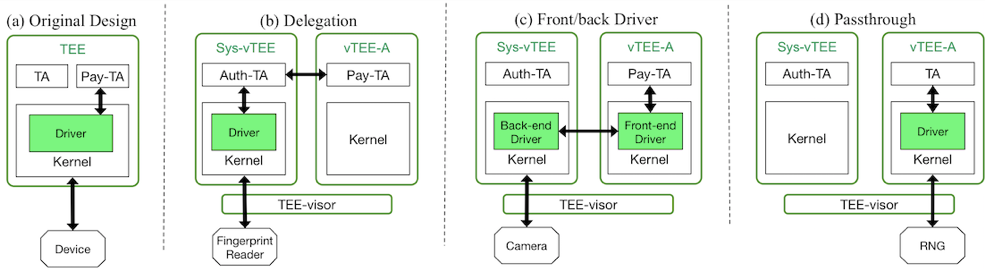

在實際的產業中，不同TEE的安全驅動能力具有多樣化的特點，如圖2所示，TEEv同時支持代理、前端后端、直通三種不同的IO設備虛擬化管理模型，滿足不同場景、不同安全要求下的快速適配部署能力。
?
在TEEv的實際評測中，瓶缽團隊已商業化部署在數億臺智能設備的TEE產品T6和開源的OP-TEE都能夠被快速部署并行運行在TEEv的平臺之上，無縫支持Android KeyMaster、指紋、微信支付、支付寶支付等不同的實際安全應用。
鑒于論文作者對TEE行業的深入獨到的分析以及TEEv一系列創新、實用的系統設計，該論文獲得了系統與虛擬化著名會議VEE 2019的最佳論文獎。
?
#論文信息
Wenhao Li, Yubin Xia, Long Lu, Haibo Chen, and Binyu Zang. 2019. TEEv: Virtualizing Trusted Execution Environments on Mobile Platforms. In Proceedings of the 15th ACM SIGPLAN/SIGOPS International Conference on Virtual Execution Environments (VEE ’19), April 14, 2019, Providence, RI, USA. ACM, New York, NY, USA, 15 pages. https://doi.org/10.1145/3313808.3313810
該工作是瓶缽團隊和上海交大IPADS實驗室在TEE領域的一系列研究成果之一。
#關于作者
利文浩 上海交通大學博士生、瓶缽信息科技創始人。主要研究領域是系統安全和移動安全。曾獲第七屆上海市科技創新市長獎、微軟學者”（PhD Fellowship）、入選上海市青年科技英才揚帆計劃、上海交通大學學術之星等。
夏虞斌 上海交通大學副教授、瓶缽信息科技創始人兼首席科學家。CCF高級會員、IEEE會員、ACM會員。主要研究對象是操作系統、系統虛擬化與系統結構，研究方向是移動安全和云計算安全，研究成果發表在ISCA、HPCA、EuroSys、USENIX ATC、MobiSys、FAST、CCS、USENIX Security、NDSS等高水平學術會議。目前主要研究基于硬件擴展的可信執行環境（TEE：Trusted Execution Environment），研究成果已應用到數十家企業，包括設備廠商和應用廠商等。
盧龍 美國東北大學教授。
陳海波 上海交通大學教授，CCF杰出會員、ACM/IEEE高級會員，主要研究方向?yàn)橄到y(tǒng)軟件與系統結構。多次擔任SOSP、ISCA、Oakland、EuroSys、Usenix ATC等國際著名學術會議PC members，APSys 2014、2014年全國體系結構學術年會等PC Co-Chairs，以及ACM APSys的Steering Committee Co-Chair，在SOSP、OSDI、EuroSys、Usenix ATC、ISCA、MICRO、HPCA等發表多篇學術論文，獲得EuroSys 2015、APSys 2013與ICPP 2007的最佳論文獎、HPCA 2014的最佳論文提名獎，以及2009年CCF優秀博士學位論文獎、2011年全國優秀博士學位論文獎與CCF青年科學家獎，入選教育部新世紀人才計劃與國家萬人計劃“青年拔尖人才計劃”。
臧斌宇 上海交通大學軟件學院院長。
